ОКП-М

Назначение

Оптический кабель типа ОКП-М..., изготавливаемый по ТУ 3587-001-92193892-2011, предназначен для применения на единой сети электросвязи России для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

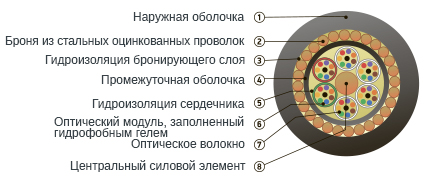

Конструкция

  • Оптический модуль –трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
  • Оптический сердечник – повив оптических модулей вокруг центрального диэлектрического силового элемента. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
  • В качестве дополнительной гидроизоляции может применяться ламинированная алюминиевая лента.
  • Внутренняя оболочка из полимерного материала (композиция полиэтилена или лента ПЭТ).
  • Броня из одного или несколько повивов диэлектрических силовых элементов. Для препятствия проникновению воды свободное пространство между силовыми элементами заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
  • Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.

Основные характеристики:

Количество оптических волокон в кабеле до 144

(возможно увеличение до 576 за счет применения многоповивного сердечника)

Наружный диаметр кабеля 7,4 – 25,0 мм
Масса кабеля 80 – 540 кг/км
Допустимая статическая растягивающая нагрузка 2,5 – 20,0 кН
Допустимая раздавливающая нагрузка 0,4 – 1,0 кН/см
Минимальный радиус изгиба 20 диаметров кабеля
Рабочий диапазон температур -40°С…+70°С
Температура монтажа -30°С…+70°С
